| Potencia real de las tiras led estandar |
 | Las tiras led comerciales indican un consumo de 14,4W/metro. Este dato es correcto para el primer conjunto de led, las tiras led monocromas con chip 5050 tienen un consumo de 0.020A por chip, por lo que resulta: 0.020A x 12V = 0,24W por chip, calculando tendriamos 0,24W x 60 chip/metro = 14,4W/metro. Pero con amperimetro en mano, los resultados cambian: En el 1º metro medimos 1,14A x 12V = 13,68W (14,4W teoricos), en el 2º metro tenemos 1,90A x 12V = 22,8W (28,8 teoricos)... 1º metro : 13,68W (14,4W teoricos) 2º metro : 22,80W (28,8W teoricos) 3º metro : 30,00W (43,2W teoricos) 4º metro : 33,60W (57,6W teoricos) 5º metro : 36,00W (72,0W teoricos) Esto es debido a la caida de tensión que se produce en las pistas de cobre que interconectan los chip led, estas pistas de cobre tiene muy poca sección y sobre todo les afecta la longitud de la misma. | |
 | En una tira led estandar podemos apreciar los tres chip led junto a sus resistencias correspondientes de limitación y las pequeñas pistas que los interconectan. | |
| Con las tiras RGB ocurre algo similar, pero debido a que los fabricantes se empeñan en conseguir un color Blanco con la suma de los tres colores, las intensidades aplicadas a cada componente del chip (R-G-B) son distintas y en conjunto menores que un chip monocromo. |
| CONCLUSION | ||
Esta peculiaridad de las tiras led que a priori podria parecer un problema se puede contemplar como una ventaja, puesto que contrariamente a lo que podriamos esperar la diferencia de brillo de los chip led del ultimo tramo de la tira no es significativo comparados con los primeros. Esto nos permitirá montar hasta dos lineas de 5 metros de tira blanca para la fase "Día", que podremos manejar con el controlador NOCTURNE-1 sin añadir ningun accesorio (Amplificadores y fuentes de alimentación) simplificando el montaje y reduciendo el costo en equipos de manera significativa. | ||
 | ||

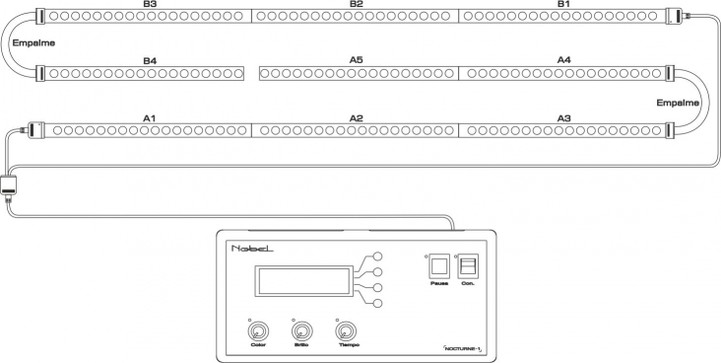

Con este esquema de montaje tendremos iluminada una superficie de 3,00 x 3,00 metros de una manera facil y con un resultado sorprendente. Siguiendo el mismo esquema de montaje podriamos instalar hasta 20 metros de tira RGB en tiras de 5 metros. IMPORTANTE: Lo expuesto es valido para el montaje de tiras de 5,00 metros completas, no podriamos montar 10 tiras blancas de 1,00 metro ni 20 tiras GRB de 1,00 ya que excederiamos la capacidad del controlador. |
 |  |  |  |
